从零到一：打造 Label Studio 可视化配置编辑器

让非技术人员也能轻松配置复杂的 XML 标注模板

前言

在数据标注领域，Label Studio 是一个强大的开源工具，但它的配置方式——编写 XML 模板——对非技术人员来说存在一定门槛。为了解决这个问题，我们开发了 Visual Editor，一个可视化拖拽编辑器，让用户通过直观的拖拽操作就能完成复杂的 XML 配置。

项目背景

痛点分析

在使用 Label Studio 的过程中，我们发现了几个主要痛点：

1. 学习成本高：需要理解 XML 语法和 Label Studio 的配置规则
2. 容易出错：手动编写 XML 容易出现语法错误或配置错误
3. 效率低下：即使是简单的配置也需要编写大量 XML 代码
4. 维护困难：XML 文件难以直观理解，修改和调试都不方便

解决方案

Visual Editor 通过可视化拖拽的方式，将复杂的 XML 配置转化为直观的图形操作：

• 🎨 拖拽即配置：从组件面板拖拽组件到画布即可完成配置
• 👀 所见即所得：实时预览配置效果，无需反复测试
• 🔧 属性可视化编辑：通过表单编辑属性，无需记忆 XML 语法
• 📋 智能验证：自动检查配置错误，提供友好的错误提示

核心功能

1. 组件化拖拽构建

Visual Editor 支持 56 种 Label Studio 组件，分为三大类别：

• Visual 类型：容器组件（View、Header 等）
• Object 类型：数据对象（Image、Text、Audio、Video 等）
• Control 类型：标注控件（RectangleLabels、Choices、Labels 等）

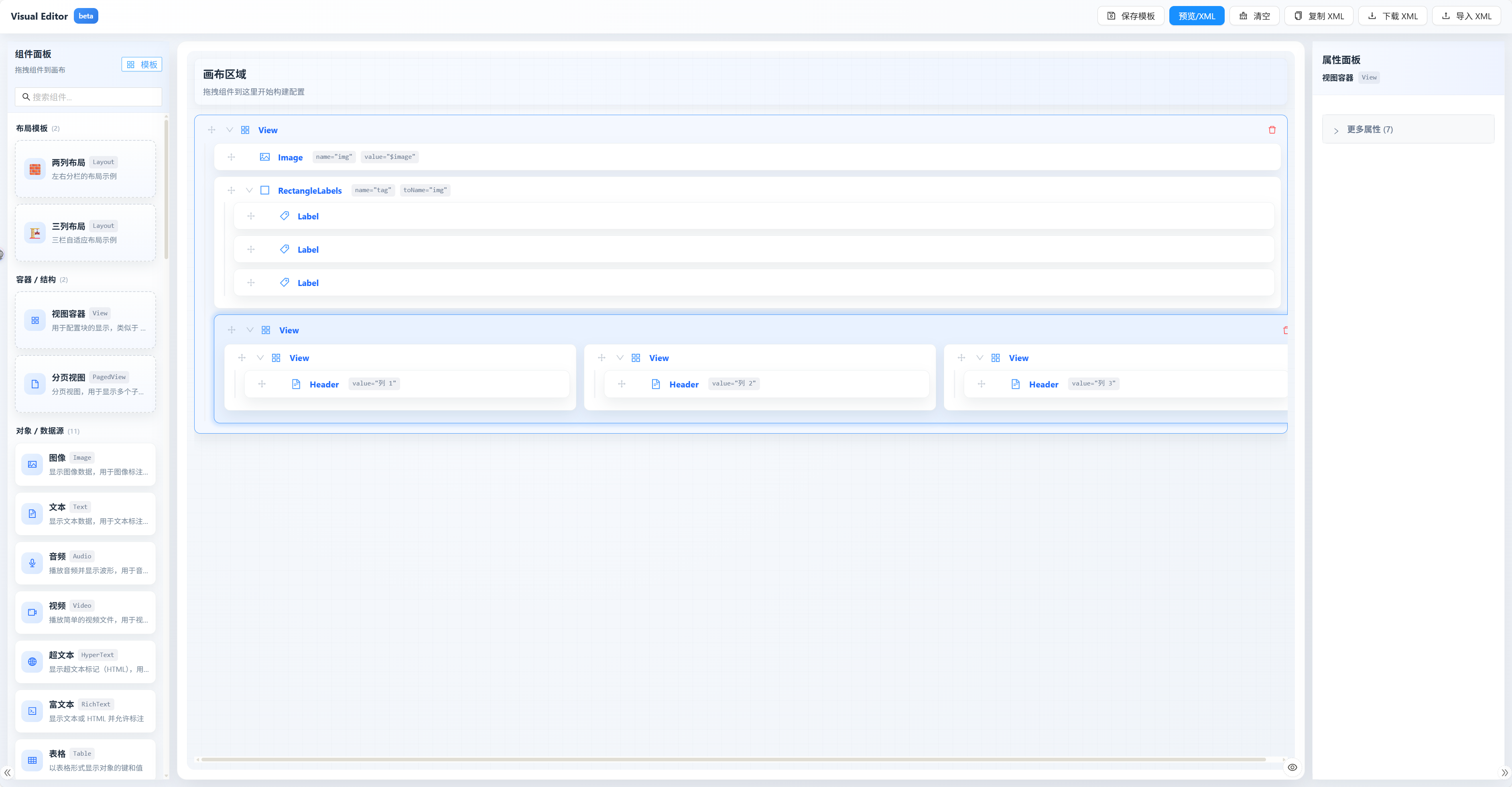

用户只需从左侧组件面板拖拽组件到画布，就能快速构建标注配置。

// 组件元数据定义示例
{
  type: "Image",
  category: "object",
  displayName: "图像",
  description: "用于显示图像数据",
  attributes: [
    { name: "name", type: "string", required: true },
    { name: "value", type: "string", required: true },
    { name: "width", type: "number" }
  ]
}

2. 智能约束验证

系统会自动验证组件之间的约束关系：

• 嵌套约束：确保组件只能放在允许的父组件中
• 对象绑定：Control 组件必须绑定到 Object 组件
• 属性验证：检查必填属性、格式、范围等

// 约束验证示例
const validation = validateDragOperation(componentType, parentNode);
if (!validation.valid) {
  message.warning(validation.message);
  return;
}

3. 实时预览与编辑

预览功能分为三个区域：

• XML 编辑器：显示和编辑生成的 XML 配置
• Data Input：编辑测试数据（JSON 格式）
• 预览区域：实时渲染 Label Studio 标注界面

所有修改都会实时同步，用户可以立即看到配置效果。

4. 完整的编辑功能

• ✅ 撤销/重做：支持最多 50 步操作历史
• ✅ 复制/粘贴：Ctrl+C / Ctrl+V 快速复制组件
• ✅ 拖拽排序：在画布内拖拽调整组件顺序
• ✅ 属性编辑：动态表单支持多种属性类型
• ✅ 模板系统：保存和加载常用配置模板

技术实现

技术栈选择

// 核心技术栈
- React 18 + TypeScript      // UI 框架和类型安全
- Jotai                      // 轻量级状态管理
- @dnd-kit                   // 现代化拖拽库
- Ant Design v4              // UI 组件库
- DOMParser                  // XML 解析

架构设计

1. 状态管理（Jotai）

使用 Jotai 的原子化状态管理，将状态拆分为多个原子：

// 编辑器状态原子
export const editorStateAtom = atom<EditorState>({
  rootNode: null,
  selectedNodeId: undefined,
  expandedNodes: new Set()
});

// 组件树操作 Hook
export const useComponentTree = () => {
  const [editorState, setEditorState] = useAtom(editorStateAtom);
  // ... 组件树操作方法
};

2. 组件树数据结构

组件树采用不可变数据结构，每次修改都创建新对象：

interface ComponentNode {
  id: string;
  type: string;
  category: "visual" | "object" | "control";
  attributes: Record<string, any>;
  children: ComponentNode[];
  parentId?: string;
  order: number;
}

3. XML 双向转换

实现了组件树与 XML 之间的双向转换：

// 组件树 → XML
export function generateXMLFromNode(node: ComponentNode): string {
  // 递归生成 XML 字符串
}

// XML → 组件树
export function parseXMLToNode(xml: string): ComponentNode | null {
  // 使用 DOMParser 解析 XML
}

4. 拖拽系统

使用 @dnd-kit 实现复杂的拖拽交互：

• 组件面板 → 画布：创建新组件
• 画布内拖拽：排序和移动组件
• 跨父节点移动：改变组件层级关系

const handleDragEnd = (event: DragEndEvent) => {
  const { active, over } = event;
  // 根据拖拽源和目标类型执行不同操作
  if (activeData?.type === "palette-item") {
    // 从组件面板拖拽，创建新组件
  } else if (activeData?.type === "canvas-node") {
    // 画布内拖拽，移动或排序
  }
};

关键技术点

1. 不可变数据更新

所有组件树操作都使用不可变更新，确保状态可追溯：

function addComponent(
  type: string,
  category: string,
  attributes: Record<string, any>,
  parentId?: string
) {
  const newNode = createComponentNode(type, category, attributes, parentId);
  const newRoot = addChildNode(rootNode, parentId, newNode);
  updateRootNode(newRoot); // 更新整个树
}

2. 操作历史记录

实现撤销/重做功能，记录操作历史：

const historyAtom = atom<EditorState[]>([]);
const historyIndexAtom = atom<number>(-1);

function recordHistory(state: EditorState) {
  const history = get(historyAtom);
  const index = get(historyIndexAtom);
  // 截断当前索引之后的历史
  const newHistory = history.slice(0, index + 1);
  newHistory.push(deepClone(state));
  // 限制历史记录数量（最多 50 条）
  if (newHistory.length > 50) {
    newHistory.shift();
  }
  set(historyAtom, newHistory);
  set(historyIndexAtom, newHistory.length - 1);
}

3. 属性验证系统

实现了完整的属性验证机制：

// 验证规则定义
interface AttributeMeta {
  name: string;
  type: "string" | "number" | "boolean" | "select" | "color";
  required?: boolean;
  pattern?: string;        // 正则表达式
  min?: number;            // 最小值
  max?: number;            // 最大值
  validator?: (value: any) => string | null; // 自定义验证函数
}

// 验证函数
export function validateAttribute(
  value: any,
  meta: AttributeMeta
): ValidationResult {
  // 执行各种验证规则
}

用户体验优化

1. 视觉反馈

• 拖拽提示：拖拽时显示组件卡片预览
• 选中高亮：选中组件时高亮显示
• 空状态提示：画布为空时显示引导信息
• 错误提示：配置错误时显示友好的错误消息

2. 交互优化

• 键盘快捷键：Delete 删除、Ctrl+C/V 复制粘贴、Ctrl+Z/Y 撤销重做
• 组件搜索：支持按名称搜索组件
• 组件折叠：支持折叠/展开组件树节点
• 模板系统：保存常用配置为模板，快速复用

3. 性能优化

• Memo 缓存：使用 useMemo 缓存计算结果
• 按需渲染：折叠的节点不渲染子组件
• 防抖处理：属性编辑时防抖更新

使用示例

创建一个图像标注配置

1. 添加图像对象

   • 从组件面板拖拽 "Image" 到画布
   • 在属性面板设置 name="img", value="$image"

2. 添加矩形标签

   • 拖拽 "RectangleLabels" 到 Image 组件上
   • 设置 name="tag", toName="img"

3. 查看预览

   • 点击工具栏的 "预览/XML" 按钮
   • 在预览弹窗中查看实时效果

4. 导出配置

   • 点击 "下载 XML" 保存配置文件
   • 或点击 "复制 XML" 复制到剪贴板

整个过程无需编写一行 XML 代码！

项目成果

功能完成度

• ✅ 核心功能：100% 完成
• ✅ 拖拽功能：100% 完成
• ✅ 编辑功能：100% 完成
• ✅ 验证功能：100% 完成
• ✅ 用户体验：100% 完成

支持的组件

目前支持 56 种 Label Studio 组件，覆盖了大部分常用场景：

• 图像标注（Image、RectangleLabels、PolygonLabels 等）
• 文本标注（Text、Labels、Choices 等）
• 音频标注（Audio、AudioPlus、Paragraphs 等）
• 视频标注（Video、VideoRectangle 等）
• 时间序列（TimeSeries、TimeSeriesChannel 等）
• 其他类型（Table、List、Taxonomy 等）

技术亮点

1. 类型安全

全程使用 TypeScript，确保类型安全：

interface ComponentMeta {
  type: string;
  category: "visual" | "object" | "control";
  displayName: string;
  description: string;
  attributes: AttributeMeta[];
  constraints?: ConstraintMeta;
}

2. 可扩展架构

组件元数据采用声明式定义，易于扩展：

// 添加新组件只需在 componentMetas.ts 中添加定义
export const componentMetas: ComponentMeta[] = [
  // ... 现有组件
  {
    type: "NewComponent",
    category: "object",
    // ... 组件定义
  }
];

3. 错误处理

完善的错误处理和用户提示：

try {
  const parsedNode = parseXMLToNode(xml);
  // ...
} catch (error) {
  const errorMessage = handleXMLParseError(error);
  message.error(`XML 解析失败: ${errorMessage}`);
}

未来展望

短期计划

• 🔄 支持更多 Label Studio 组件
• 🔄 增强模板系统（模板分类、搜索）
• 🔄 优化性能（虚拟滚动、懒加载）

长期愿景

• 🚀 插件化架构，支持自定义组件
• 🚀 协作功能，多人同时编辑
• 🚀 版本管理，配置变更历史
• 🚀 可视化配置复杂逻辑（条件、循环等）

总结

Visual Editor 通过可视化拖拽的方式，大大降低了 Label Studio 配置的门槛。无论是技术人员还是非技术人员，都能快速上手，高效完成标注配置。

这个项目不仅解决了实际问题，还在技术实现上有很多亮点：

• 🎯 用户导向：始终以用户体验为中心
• 🏗️ 架构清晰：模块化设计，易于维护和扩展
• 🔒 类型安全：TypeScript 保障代码质量
• ⚡ 性能优化：关注细节，提升体验

如果你也在使用 Label Studio，或者对可视化编辑器开发感兴趣，欢迎查看项目源码，一起交流学习！

---

项目地址：Label Studio Visual Editor (opens new window)

技术栈：React 18 + TypeScript + Jotai + @dnd-kit + Ant Design
